Szabálytalan vezetékkijövet a kötődobozból – súlyos érintésvédelmi hiba
Szabálytalan vezetékkijövet a kötődobozból – súlyos érintésvédelmi hiba

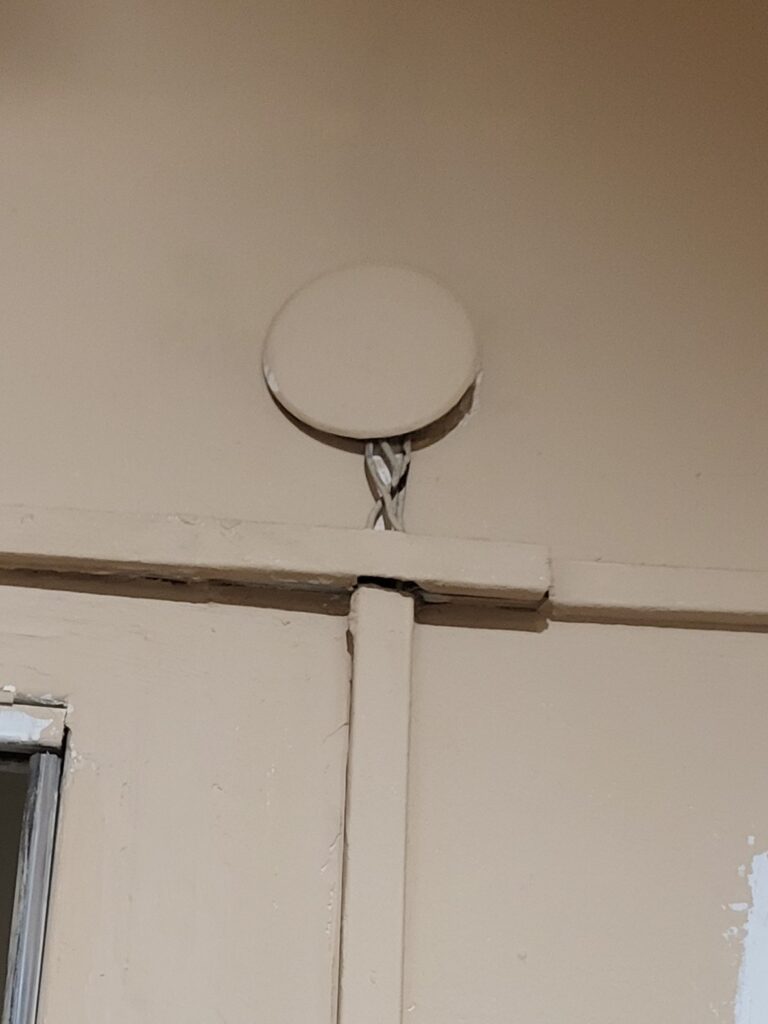

A képen egy klasszikus, sajnos sok helyen előforduló kivitelezési hibát láthatunk: a kötődobozból a vezetékek egyszeres szigeteléssel lépnek ki, ráadásul a doboz pereménél nincs semmilyen mechanikai vagy érintésvédelmi biztosítás. Ez nem csupán szabványellenes, hanem életveszélyes is lehet.
⚠️ Szabálytalan vezetékkijövet – miért veszélyes a hibás kialakítás?
Az MSZ HD 60364-5-52 szabvány egyértelműen előírja, hogy a kötődobozokból kilépő vezetékek csak védett módon, kettős szigeteléssel, vagy gégecsőben vezethetők. A képen látható vezetékeken csak az érpár szigetelése (azaz az egyszeres szigetelés) látható, a külső köpeny hiányzik.
Ez azt jelenti, hogy:
- bármilyen sérülés vagy laza rögzítés esetén az aktív vezető érinthetővé válhat,
- hibaáram vagy zárlat esetén a burkolat fémrészein feszültség jelenhet meg,
- a dobozból kilépő vezetékek mechanikailag nem rögzítettek, így mozgás hatására károsodhatnak.
🛠️ Hogyan kellene kinéznie egy szabályos vezetékkijövetnek?
Az alábbi megoldások felelnek meg az előírásoknak:
- Gégecső vagy más mechanikai védelem alkalmazása, amely a kötődobozba csatlakozik.
- A vezetékből csak kettős szigetelésű szakasz léphet ki a dobozból.
- A vezeték rögzítését kábelrögzítő bilinccsel kell biztosítani, hogy ne húzódhasson ki.
📏 Mit mond a szabvány?
Az MSZ HD 60364-5-52:2011 előírásai szerint:
„A kábelek, vezetékek behúzása, rögzítése és kilépése során biztosítani kell, hogy a belső szigetelés ne váljon érinthetővé. A vezetéknek olyan mechanikai és érintésvédelmi védelmet kell kapnia, amely megelőzi a sérülést, illetve a hibás működést.”
A képen látható kialakítás tehát nem felel meg sem a mechanikai, sem az érintésvédelmi előírásoknak.
🔍 Összefoglalás: veszélyes vezetékkijövet – mit tegyünk?
Ha hasonló kialakítást látunk:
✅ Azonnal vizsgáljuk meg, van-e mechanikai védelem vagy kettős szigetelés.
❌ Ne hagyjuk figyelmen kívül, ha a vezeték szabadon, köpeny nélkül lép ki!
🛠️ Szükséges a javítás: gégecső, dobozcsere vagy újraszerelés.
