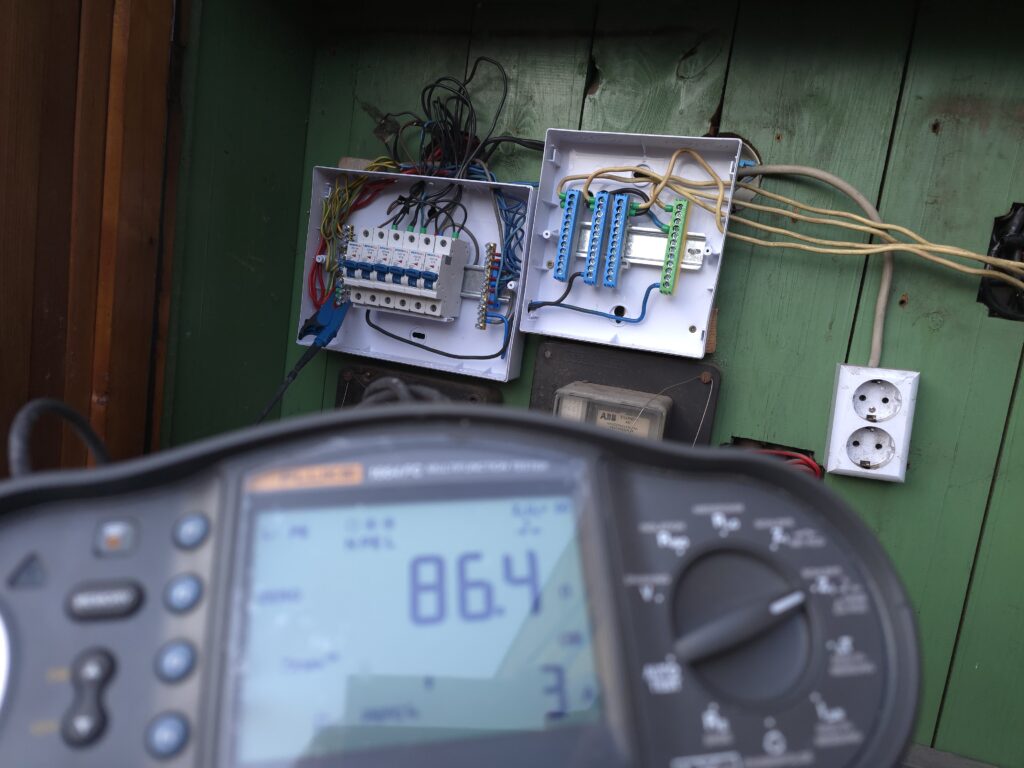

A képen látható elosztó hibái közül a magas hurokimpedancia a legsúlyosabb veszélyforrás. A Fluke műszerrel mért érték 86,4 ohm, ami az MSZ HD 60364 szabványsorozat szerint messze meghaladja a megengedett értéket. Ennek következtében egy egyszeres földzárlat esetén a kismegszakító nem fog kioldani, ami tűz- és életveszélyt jelent.
Mi az a hurokimpedancia?
A hurokimpedancia a fázis és védővezető (PE) közötti ellenállás, ami zárlat esetén meghatározza a keletkező hibaaramot. Ha az érték túl magas, az áramvédelmi készülék nem old le elég gyorsan, így a testzárlat fennmaradhat, veszélyeztetve a személyi biztonságot.
Miért veszélyes a 86 ohm hurokimpedancia?
A szabványos zárlati áram számítása szerint:
I = U / Zs → 230 V / 86 Ω = ~2,67 A
Ez az áram nem elegendő egy hagyományos B10 vagy B16 kismegszakító kioldásához. Az MSZ HD 60364-4-41 előírja, hogy a kioldásnak max. 0,4 másodperc alatt meg kell történnie a veszélyes feszültség fennállása alatt – ebben az esetben ez nem biztosított.
További szabálytalan és veszélyes elemek
1. Hiányzó áramvédő kapcsoló (FI-relé)
Az elosztóban nincs beépítve áramvédő kapcsoló, ami alapkövetelmény minden fürdőszobai, kerti vagy kültéri áramkör esetén. A FI-relé (RCD) hiánya áramütés esetén nem nyújt védelmet.
2. Hiányos szigetelés a kötéseken
A kötődoboz felső részén sima alap-szigetelésű vezetékek láthatók, kiegészítő szigetelés vagy sapka nélkül. Ez földhöz vagy egymáshoz érve zárlatot vagy áramütést okozhat.
3. Kötések és kábelek nincsenek megjelölve
A vezetékek és kötések nincsenek azonosítva, színezve vagy címkézve. Ez súlyos hiba szervizelés vagy hibaelhárítás során, és teljesen ellentétes az MSZ HD 60364-5-51 szakasz előírásaival.
4. CE jelölés és azonosító feliratok hiánya
A beépített szerelvények nem rendelkeznek CE jelöléssel, és nincs gyártói vagy típusazonosító, ami engedély nélküli, bizonytalan eredetű szerelvények használatát valószínűsíti. Ez tűzvédelmi és biztosítási szempontból is aggályos.
Mit ír elő a szabvány?
📘 MSZ HD 60364-4-41: Érintésvédelmi intézkedések
📘 MSZ HD 60364-6: Felülvizsgálati szabályok
📘 MSZ HD 60364-5-51: Vezetékezési szabályok
A szabvány egyértelműen előírja:
- Zárlat esetén a kioldás ≤0,4 s
- FI-relé ≤30 mA minden általános aljzatkörhöz
- Csatlakozók, kötődobozok csak CE jelzéssel
- Kötések azonosítása kötelező (szín vagy címke)
Összefoglalás
A képen mért magas hurokimpedancia és az elosztó szerelési hibái súlyos veszélyt jelentenek: nem működik az érintésvédelem, nincs áramvédő kapcsoló, és a kötődoboz szakszerűtlenül van kivitelezve. Az ilyen rendszer nem felel meg a szabványoknak, és haladéktalan cserét igényel.
