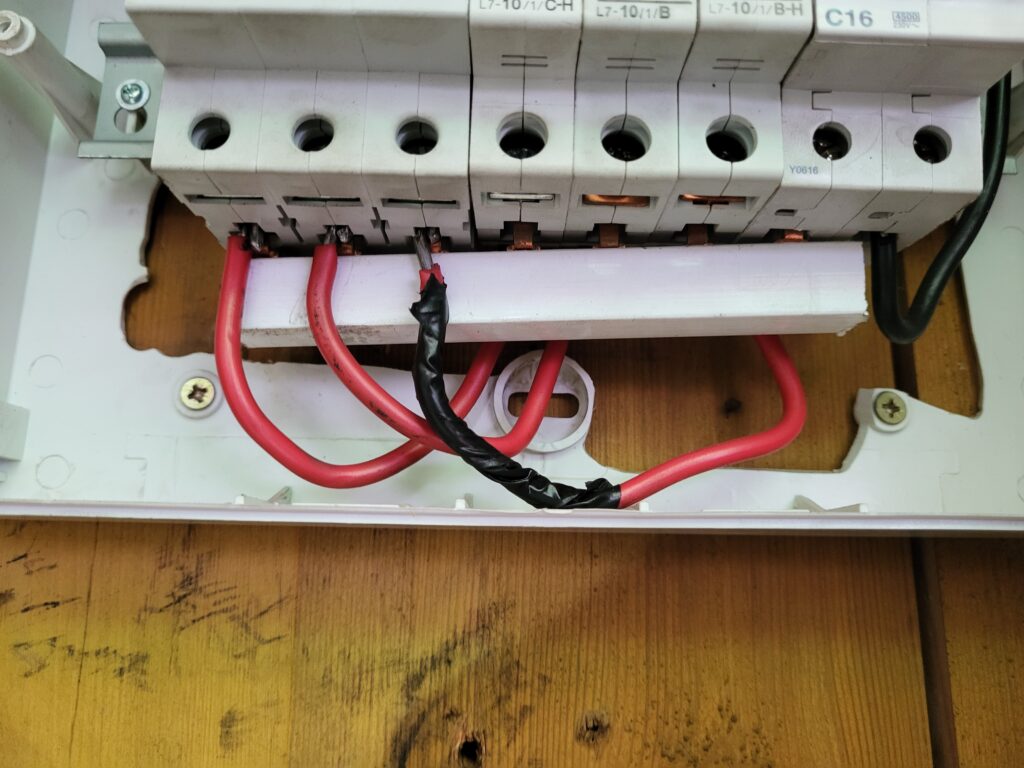

A képen látható nem szabványos kiselosztó bekötés több súlyos hibát tartalmaz, amelyek egyenként is alkalmasak arra, hogy a rendszer „nem felelt meg” minősítést kapjon egy villamos biztonsági felülvizsgálaton.
Tipikus hibák a bekötésnél
- Érvéghüvely hiánya – a sodrott vezetékek csupaszon lettek bekötve
- Szakszerűtlen sorolósín elhelyezés – a védőburkolat meg van nyitva, nincs gyári zárás
- Szigetelőszalaggal rögzített vezetékek – ez nem minősül szakszerű kötéstechnikának
- Helytelen színjelölés – a fázisvezető piros, ami új telepítés esetén szabványellenes
Mit írnak elő a szabványok?
📘 MSZ HD 60364-5-52:2011 – Vezetékek kiválasztása, szerelése
📘 MSZ HD 60364-5-51:2010 – Színjelölés, érvéghüvely használat
📘 MSZ EN 61439-3 – Kisfeszültségű kapcsoló- és vezérlőberendezések
Szabványi hivatkozások:
- „Sodrott rézvezetékekhez minden esetben érvéghüvelyt kell alkalmazni az üzembiztos kapcsolat érdekében.”
(MSZ HD 60364-5-51, 526.8 pont) - „A sorolósín rögzítése csak gyári védelemmel ellátva, zártan történhet. Vágott, nyitott sín alkalmazása tűzveszélyes.”
(MSZ EN 61439-3, 8.6 pont) - „Az új létesítésekben a fázisvezető színe kizárólag fekete, barna vagy szürke lehet.”
(MSZ HD 308 S2)
Miért nem lehet megfelelt minősítést adni?
A villamos biztonsági felülvizsgálat során a következők értékelendők:
- Vezetékek érintésvédelme és csatlakozása
- Szakmai és szabvány szerinti kivitelezés
- Tűz- és áramütésvédelmi megfelelőség
A fenti hibák alapján a rendszer:
- nem biztonságos,
- tűzveszélyes,
- és nem felel meg az MSZ szabványoknak.
Mit tegyünk helyette?
✔️ A sodrott vezetékeket érvéghüvellyel kell szerelni
✔️ A sorolósínt csak gyári, zárt kivitelben szabad használni
✔️ A színjelölések legyenek szabványosak – piros szín újonnan nem megengedett
✔️ A szigetelőszalag ideiglenes – használjunk valódi csatlakozóeszközt
Összefoglalás
A nem szabványos kiselosztó bekötés nemcsak szabálytalan, hanem élet- és vagyonbiztonságot veszélyeztető kivitelezési hiba. A megfelelő érintésvédelmi és tűzvédelmi szint csak szabványos bekötéssel biztosítható.
